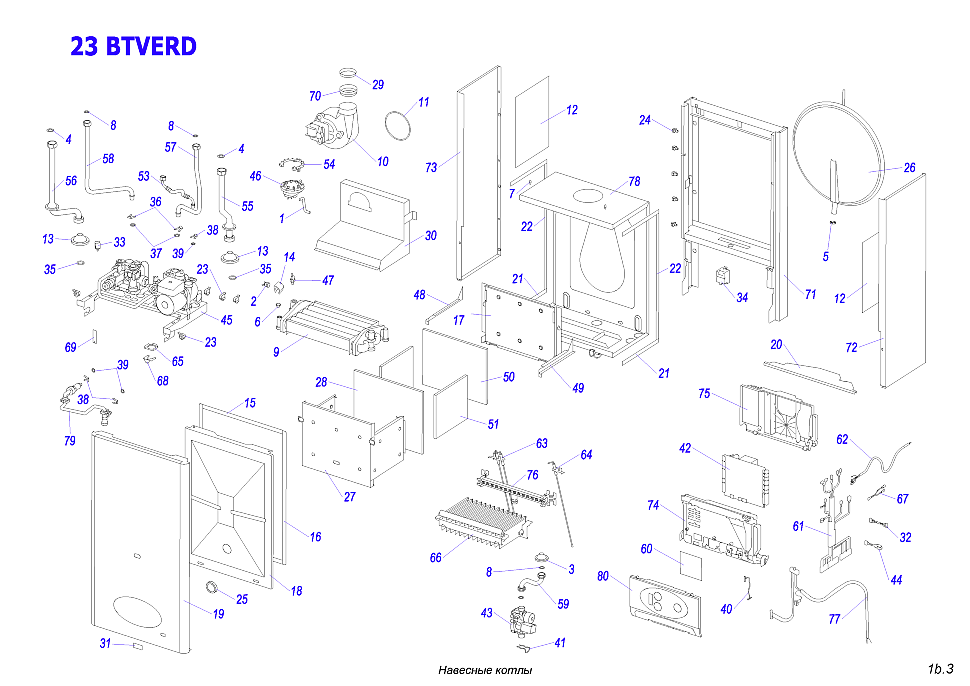

PROTHERM РЫСЬ (RYS) 23 BOVERD / 23 BTVERD- Страница: PROTHERM РЫСЬ 23 BTVERD
Страницы:
№ | № для заказа | Название |
1 | 0020033263 | Шланг силиконовый к маностату |
2 | 0020027537 | |
3 | 0020033462 | Прокладка I326 д.14мм |
4 | 0020027665 | Прокладка 24х15х2 |
5 | 0020033836 | Гайка 3/8" |
6 | 0020033860 | Заглушка гидроблока 1/8" |
7 | 0020033921 | Ограничитель |
8 | 0020033932 | Прокладка 18х10х2 |
9 | 0020025297 | Теплообменник битермический 082.01501 Protherm Рысь, Леопард |
10 | 0020023215 | |
11 | 0020034094 | |
12 | 0020034106 | Фольга-отражатель - II |
13 | 0020034107 | Втулка I 334 д.12x38 |
14 | 0020034145 | Зажим термопредохранителя |
15 | 0020086931 | Изоляция перед.,самокл. |
16 | 0020086931 | Изоляция перед.,самокл. |
17 | 0020034685 | Панель камеры сгорания |
18 | 0020034686 | Панель турбокамеры (перед.) E |
19 | 0020035279 | Панель облицовки перед.) E |
20 | 0020034690 | Крепежная планка |
21 | 0020034691 | Уплотнитель самоклеющ.10x15x218 |
22 | 0020034692 | Уплотнитель самоклеющ.10x15x488 |
23 | 0020034693 | Зажим кабельный 057656 |
24 | 0020035609 | Зажим кабельный 0174820 |
25 | 0020034697 | Смотровой глазок |
26 | 0020027611 | |
27 | 0020034699 | Корпус камеры сгорания E |
28 | 0020034700 | Изоляция SK 242x290 |
29 | 0020034701 | Дроссельная шайба D 43 |
30 | 0020034702 | Сборник отходящих газов E |
32 | 0020034704 | Жгут проводов |
33 | 0020027613 | Датчик температуры (накладной) D 13-15мм Protherm Рысь Леопард |
34 | 0020034711 | |
35 | 0020014183 | Прокладка 19,8 x 3,6 (x10) |
36 | 0020034720 | Зажим |
37 | 0020034721 | Прокладка 3,6D13 |
38 | 0020034722 | Зажим |
39 | 0020034723 | Прокладка Е 2.4хD9,6 |
40 | 0020034724 | Жгут проводов |
41 | 0020034725 | Зажим |
42 | 0020043697 | |
43 | 0020035638 | Газовый клапан VK8525 MR 1061 B Protherm Леопард (артикул 0020035638, S1071600) |
44 | 0020034750 | Жгут проводов |
45 | 0020034751 | смотрите ниже подробную схему гидроблока |
46 | 0020027671 | |
47 | 0020027622 | Датчик температуры погружной Protherm Рысь,lynx, Леопард, NF (0020027622, SO11010) |
48 | 0020034763 | Крепление теплообменика L |
49 | 0020034764 | Крепление теплообменика P |
50 | 0020034765 | Изоляция SK 270x215 |
51 | 0020034766 | Изоляция SK 167x189 |
53 | 0020034771 | Шланг бронированный |
54 | 0020034773 | Держатель моностата-НС |
55 | 0020043859 | |
56 | 0020043860 | |
57 | 0020034819 | |
58 | 0020034820 | |
59 | 0020034821 | Трубка газовая |
60 | 2000801914 | |
61 | 0020035564 | Жгут проводов 23BTVEUK |
62 | 0020034838 | |
63 | 0020035528 | |
64 | 0020034840 | |
65 | 0020043871 | Крепление опоры |
66 | 0020035604 | Горелка-U |
67 | 0020034914 | Жгут проводов Q254 |
68 | 0020043918 | Зажим D 20,2 |
69 | 0020034919 | Рычажок предохранит.клапана |
70 | 0020044002 | Вставка SD |
71 | 0020035328 | Рама котла UNI, белая |
72 | 0020035271 | Панель облицовки бок-п. J16 |
73 | 0020035272 | Панель облицовки бок-л. J16 |
74 | 0020034983 | Панель блока управления |
75 | 0020034984 | Панель блока управления |
76 | 0020035038 | Рампа горелки SD 14 рукав.1,20DINv2 |
77 | 0020035039 | Кабель v.2 |
78 | 0020035041 | Основание турбокамеры E DIN в.2 |
79 | 0020035054 | Трубка -DINSV |
80 | 0020035064 | Панель блока управления 23BXV |
81 | 0020035103 | Этикетка PROTHERM 70 |
0020034751 Гидрогруппа 23BXVE ( IWC-DIN )
№ | № для заказа | Название |
0020034751 | ||
1 | 0020023216 | |
2 | 0020034962 | |
3 | 0020035017 | |
4 | 0020027681 | |
5 | 2000801943 | Прокладка бай-пасса |
6 | 2000801948 | Прокладка 18мм |
7 | 2000801953 | Прокладка 13мм |
8 | 2000801954 | Прокладка 18мм - насос |
9 | 2000801956 | Прокладка 20мм |
10 | 2000801950 | Прокладка 10мм |
11 | 2000801898 | |
12 | 2000801902 | |
13 | 0020014173 | Клапан сбросной предохранительный, 3 bar Protherm Гепард пантера, рысь |
14 | 2000801910 | |
15 | 2000802482 | Трубка Z |
16 | 2000801909 | БАЙПАС |
17 | 2000801897 | |
18 | 2000801906 | |
19 | 2000801905 | Надставка клапана выпуск. |
20 | 2000801945 | Зажим D20мм-трубка VV(x10) |
21 | 2000801947 | Зажим D18мм-клапан |
22 | 2000801951 | Зажим D10мм |
23 | 2000801961 | Зажим бай-пасса |
24 | 2000801900 | |
25 | 0020015126 |
